CONTINENTAL: ZOBACZ BEZ PATRZENIA – WYŚWIETLACZ HFD

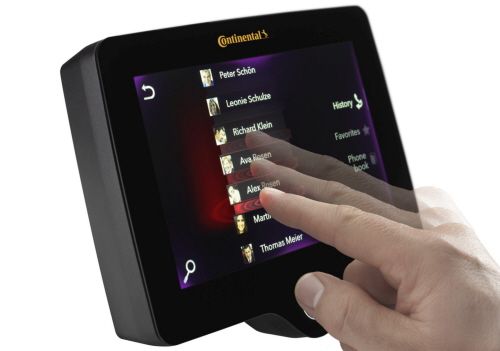

Continental prezentuje pierwszy w historii w pełni dotykowy ekran wykorzystujący aktywne haptyczne sprzężenie zwrotne. 8-calowy ekran (20,3 cm) oparty na technologii haptycznej, trafi do seryjnej produkcji do 2017 roku.

Nowy produkt, oparty na technologii aktywnego haptycznego sprzężenia zwrotnego (Haptic Feedback Display), przekazuje informacje zwrotne za pomocą impulsów ruchowych, które można wyczuwać palcami.

---

Zobacz także:

TECHNIKA

ROZMAITOŚCI

---



To rozwiązanie nie tylko zwiększa komfort użytkownika, ale przede wszystkim poprawia bezpieczeństwo jazdy, gdyż kierowca nie musi odrywać wzroku od jezdni i patrzeć na ekran, by wiedzieć, czy pożądana operacja została uruchomiona i zrozumiana przez system. Taki wyświetlacz bezkompromisowo łączy intuicyjną obsługę z bezpieczeństwem korzystania z urządzenia.

Popularność smartfonów i tabletów przyczyniła się do powstania mody na ekrany dotykowe również w nowoczesnych samochodach. Elementy służące do obsługi wykorzystujące haptyczne sprzężenie zwrotne, opracowane i wyprodukowane przez Continental, są już w powszechnym użyciu. Na przykład Mercedes- Benz klasy C został opcjonalnie wyposażony w dotykowy panel sterujący wyprodukowany z wykorzystaniem technologii Haptic Feedback Display.

Jak działa aktywne haptyczne sprzężenie zwrotne?

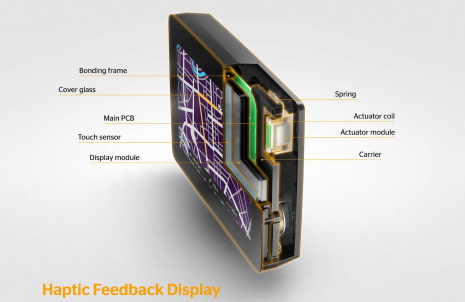

Podstawowym elementem odpowiedzialnym za właściwości haptyczne urządzenia jest cewka elektromagnetyczna z dwoma uzwojeniami. Są one sztywno umocowane za elementami konstrukcyjnymi wyświetlacza dotykowego, pod połączonymi ze sobą warstwami ekranu (szkłem ochronnym, czujnikiem pojemnościowym i wyświetlaczem). Podczas eksploatacji cewka uruchamia mechaniczne sprzężenie zwrotne, wyraźnie odczuwalne przez użytkownika, przy jednoczesnym pomiarze siły nacisku.

Precyzyjnie wyregulowane rozpoznawanie siły nacisku gwarantuje, że przypadkowe dotknięcia zostaną odróżnione od zamierzonych poleceń operacyjnych. Dotykowa informacja zwrotna z wyświetlacza nie jest widoczna gołym okiem jako ruch mechaniczny. W rzeczywistości „ugięcie“ wynosi około jednej dziesiątej milimetra. Ale ponieważ dzieje się to z bardzo dużym przyspieszeniem, generowany impuls mechaniczny może być wyraźnie wyczuwany palcem.

Sprzężenie odbywa się zawsze na całej powierzchni ekranu. Cechy i intensywność haptycznego sprzężenia zwrotnego można dowolnie konfigurować i dostosować do indywidualnych wymagań producentów samochodów, do konkretnej sytuacji na drodze czy do określonej sytuacji podczas użytkowania pojazdu. Taki mechanizm działania można zastosować do większych wyświetlaczy, w zależności od wymagań producentów pojazdów.

Panel dotykowy, skonstruowany z wykorzystaniem kilku technologii opatentowanych przez Continental, takich jak aktywne haptyczne sprzężenie zwrotne (Haptick Feedback Display), został wyróżniony „Specjalną nagrodą dla Innowacyjnych Produktów” przyznawaną przez Daimler dla Dostawców Roku 2014 r.
